Warum verschleißen Zahnriemen schnell? Häufige Ursachen erklärt

Zahnriemen spielen eine wichtige Rolle bei der präzisen Synchronisierung und zuverlässigen Kraftübertragung in Maschinen und Anlagen. Vorzeitiger Zahnriemenverschleiß kann jedoch die Effizienz beeinträchtigen, Synchronisationsprobleme verursachen, Wartungskosten erhöhen und zu unerwarteten Stillstandszeiten führen.

In diesem Leitfaden erläutern wir die häufigsten Ursachen für Zahnriemenverschleiß, typische erste Anzeichen sowie Wartungsmaßnahmen, mit denen sich die Lebensdauer von Zahnriemen verlängern lässt.

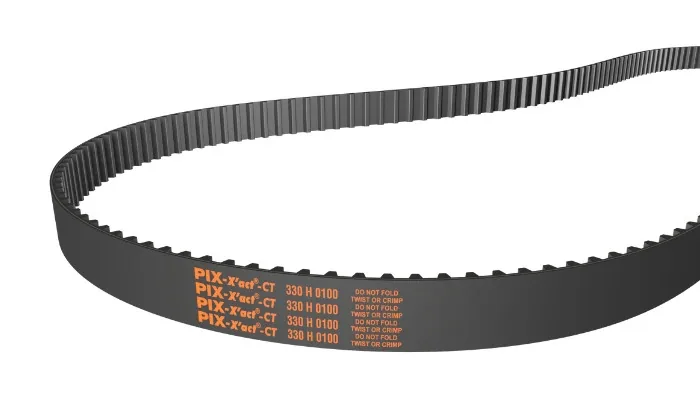

Was ist ein Zahnriemen? Grundfunktion und Aufbau

Ein Zahnriemen ist ein gezahnter Kraftübertragungsriemen, der Bewegungen zwischen Wellen überträgt und dabei eine präzise Synchronisierung gewährleistet. Im Gegensatz zu kraftschlüssigen Riemen arbeiten Zahnriemen formschlüssig: Die Zähne des Riemens greifen in die entsprechenden Nuten der Riemenscheiben ein.

Zahnriemen werden häufig in Industriemaschinen, Automatisierungsanlagen, Förderanlagen, CNC-Maschinen, Robotern, Verpackungsmaschinen und anderen Präzisionsanwendungen eingesetzt.

Wie funktioniert ein Zahnriemen?

Die Zähne des Riemens greifen in die Zähne der Riemenscheibe ein und ermöglichen dadurch eine formschlüssige Kraftübertragung mit minimalem Schlupf. Ein korrektes Zahneingreifen ist entscheidend für präzise Bewegungsabläufe und hilft, vorzeitigen Zahnriemenverschleiß zu vermeiden.

Aus welchen Materialien bestehen Zahnriemen?

Ein typischer Zahnriemen besteht aus folgenden Komponenten:

• Zugstränge – sorgen für Festigkeit und Maßstabilität.
• Elastomerkörper – schützen die inneren Komponenten und sorgen für Flexibilität.
• Geformte Zähne – greifen in die Riemenscheibe ein und ermöglichen eine synchronisierte Bewegung.
• Zahngewebe bzw. Zahnabdeckung – schützt die Zähne und trägt zur Verringerung des Verschleißes bei.

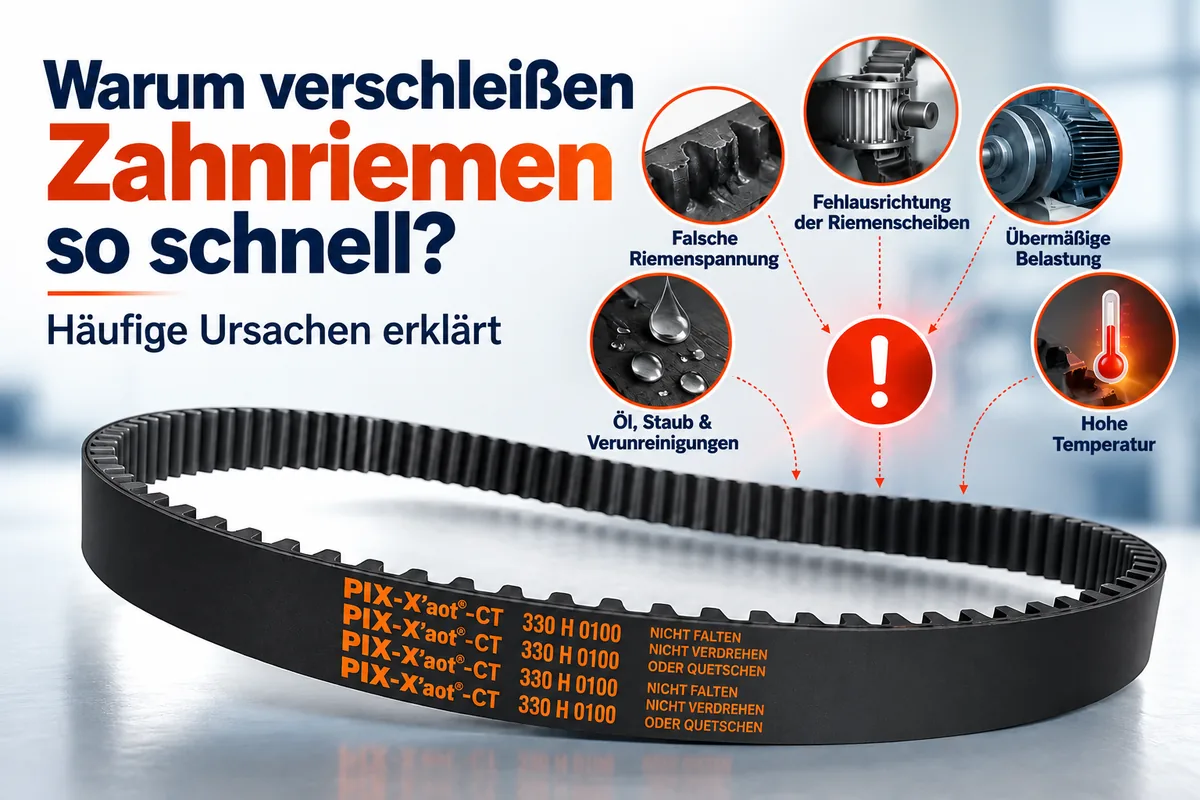

Häufige Ursachen für vorzeitigen Zahnriemenverschleiß

Verschiedene Faktoren aus den Bereichen Betrieb, Montage und Wartung können zu Zahnriemenverschleiß und vorzeitigem Ausfall führen.

Zu den häufigsten Ursachen gehören:

• Falsche Riemenspannung
• Falsch ausgerichtete Riemenscheiben
• Übermäßige oder stoßartige Belastungen
• Falsche Riemengröße, Zahnteilung oder Zahnprofil
• Verschlissene oder beschädigte Riemenscheiben
• Zu hohe Betriebstemperaturen
• Kontakt mit Öl oder Chemikalien
• Staub, Schmutz oder Feuchtigkeit
• Unsachgemäße Montage
• Übermäßiges Biegen oder Verdrehen
• Falsche Lagerung und Handhabung
• Fehlende regelmäßige Inspektion und Wartung

Falsche Zahnriemenspannung

Eine falsche Riemenspannung gehört zu den häufigsten Ursachen für vorzeitigen Zahnriemenverschleiß.

• Eine zu hohe Riemenspannung kann die Belastung des Riemens, der Lager und der Wellen erhöhen.
• Eine zu geringe Riemenspannung kann dagegen zu Zahnüberspringen, Vibrationen und einem unzureichenden Zahneingriff führen.

Halten Sie sich bei der Montage stets an die vom Hersteller vorgegebenen Spannungswerte und verwenden Sie geeignete Spannwerkzeuge bzw. Messgeräte.

Wie verursacht eine fehlerhafte Riemenscheibenausrichtung Zahnriemenverschleiß?

Eine fehlerhafte Ausrichtung der Riemenscheiben kann dazu führen, dass der Zahnriemen nicht korrekt läuft und ungleichmäßig belastet wird.

Eine falsche Ausrichtung kann unter anderem folgende Probleme verursachen:

• Verschleiß an den Riemenkanten
• Ungleichmäßiger Zahnverschleiß
• Erhöhte Vibrationen
• Ungewöhnliche Geräusche
• Wärmeentwicklung
• Probleme beim Riemenlauf
• Verringerte Übertragungseffizienz
• Vorzeitiger Riemenausfall

Eine Überprüfung der Riemenscheibenausrichtung bei der Montage und im Rahmen der Wartung kann dazu beitragen, Zahnriemenprobleme deutlich zu reduzieren.

Übermäßige Belastung und falsche Zahnriemenauswahl

Ein Zahnriemen muss entsprechend der Leistung, des Drehmoments, der Drehzahl, der Belastung und der Betriebsbedingungen der jeweiligen Anwendung ausgewählt werden.

Die Verwendung eines zu kleinen oder ungeeigneten Zahnriemens kann zu einer übermäßigen Belastung der Zähne, Zahnverschleiß, Längung und schließlich zum Ausfall des Riemens führen. Stoßbelastungen und häufige Lastwechsel können die Belastung des Zahnriemens zusätzlich erhöhen.

Die Auswahl der richtigen Riemengröße, Zahnteilung, Zahnform und Riemenkonstruktion ist daher entscheidend für eine zuverlässige Leistung und lange Lebensdauer.

Hitze, Öl, Chemikalien, Staub und Feuchtigkeit

Die Betriebsbedingungen können die Lebensdauer eines Zahnriemens erheblich beeinflussen.

Übermäßige Hitze kann die Materialalterung beschleunigen, während Öl und Chemikalien die Eigenschaften der verwendeten Riemenwerkstoffe beeinträchtigen können. Staub und abrasive Partikel können den Oberflächen- und Zahnverschleiß erhöhen. Feuchtigkeit kann sich ebenfalls auf bestimmte Riemenmaterialien und Betriebsumgebungen auswirken.

Die Auswahl eines Zahnriemens, der für die Temperatur und die Umgebungsbedingungen der jeweiligen Anwendung geeignet ist, kann dazu beitragen, vorzeitigen Verschleiß zu vermeiden.

Verschlissene, beschädigte oder verschmutzte Riemenscheiben

Eine verschlissene oder beschädigte Riemenscheibe kann einen korrekten Zahneingriff verhindern und den Zahnriemenverschleiß beschleunigen. Scharfe Kanten, beschädigte Zähne, Grate und Verschmutzungen können zudem die Oberfläche des Zahnriemens beschädigen.

Überprüfen Sie sowohl den Zahnriemen als auch die Riemenscheiben regelmäßig und ersetzen Sie beschädigte Komponenten bei Bedarf.

Unsachgemäße Montage, Biegen und Handhabung

Eine unsachgemäße Montage kann die Lebensdauer eines Zahnriemens verkürzen, selbst wenn der richtige Riemen ausgewählt wurde.

Vermeiden Sie:

• Den Zahnriemen gewaltsam auf die Riemenscheibe aufzuziehen
• Scharfe Werkzeuge oder übermäßige Kraft einzusetzen
• Übermäßiges Biegen oder Verdrehen des Riemens
• Eine falsche Riemenspannung
• Eine fehlerhafte Riemenscheibenausrichtung
• Unsachgemäße Lagerung oder Handhabung

Die Einhaltung der Montageempfehlungen des Herstellers trägt dazu bei, eine optimale Zahnriemenleistung und eine lange Lebensdauer sicherzustellen.

Was sind die ersten Anzeichen von Zahnriemenverschleiß?

Das frühzeitige Erkennen von Verschleiß kann helfen, einen unerwarteten Zahnriemenausfall zu verhindern.

Achten Sie auf folgende Anzeichen:

• Verschlissene oder beschädigte Zähne
• Risse oder Materialschäden an der Oberfläche
• Ausgefranste Riemenkanten
• Verglasung bzw. glänzende Oberflächen
• Übermäßige Vibrationen
• Ungewöhnliche Betriebsgeräusche
• Probleme beim Riemenlauf
• Zahnüberspringen
• Verlust der Synchronisierung
• Ungewöhnlich hohe Riementemperatur

Wenn solche Anzeichen auftreten, sollten der Zahnriemen, die Riemenscheiben, die Riemenspannung und das gesamte Antriebssystem überprüft werden, bevor der weitere Betrieb zusätzliche Schäden verursacht.

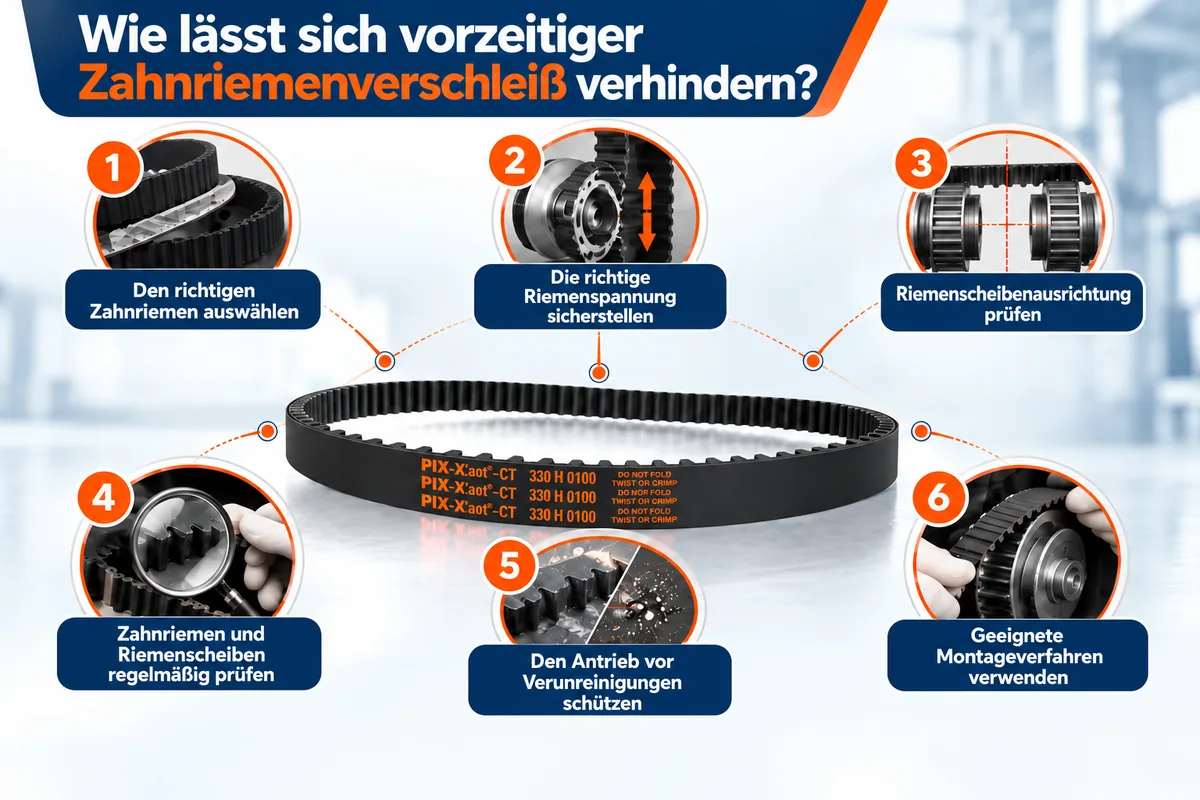

Wie lässt sich vorzeitiger Zahnriemenverschleiß verhindern?

Grundlegende Wartungsmaßnahmen für Zahnriemen können dazu beitragen, die Lebensdauer zu verlängern und die Zuverlässigkeit der Maschine oder Anlage zu verbessern.

Wie lange halten Zahnriemen?

Es gibt keine einheitliche Lebensdauer, die für jeden Zahnriemen gilt. Die Zahnriemen Lebensdauer hängt von verschiedenen Faktoren ab, darunter:

• Konstruktion und Material des Zahnriemens
• Betriebsgeschwindigkeit und Belastung
• Riemenspannung
• Ausrichtung und Zustand der Riemenscheiben
• Betriebstemperatur
• Kontakt mit Öl oder Chemikalien
• Staub und andere Verunreinigungen
• Stoßartige oder zyklische Belastungen
• Qualität der Montage
• Wartungsmaßnahmen

Regelmäßige Inspektionen und geeignete Betriebsbedingungen können dazu beitragen, die Nutzungsdauer eines Zahnriemens zu maximieren.

PIX Zahnriemen für eine zuverlässige Kraftübertragung

PIX bietet eine breite Auswahl an Zahnriemen / Synchronriemen, die für eine zuverlässige und präzise Kraftübertragung in verschiedenen Anwendungen entwickelt wurden.

Das Sortiment umfasst:

• Klassische Zahnriemen
• Zahnriemen mit STD- und HTD-Profilen
• High-Power-Zahnriemen
• High-Power-High-Torque-Zahnriemen
• Hochtemperatur-Zahnriemen
• Polyurethan-Zahnriemen

Diese Zahnriemen eignen sich unter anderem für folgende Anwendungen:

• Robotik
• Textilmaschinen
• CNC-Maschinen
• Verpackungsmaschinen
• Lebensmittelverarbeitung
• Bürogeräte
• Medizintechnik
• Lüfter
• Präzisionsantriebe und Kraftübertragungssysteme

Fazit

Vorzeitiger Zahnriemenverschleiß ist häufig auf eine falsche Riemenspannung, eine fehlerhafte Riemenscheibenausrichtung, übermäßige Belastungen, eine ungeeignete Zahnriemenauswahl, Verschmutzungen oder eine unsachgemäße Montage zurückzuführen. Werden diese Probleme frühzeitig erkannt und das gesamte Zahnriemensystem regelmäßig gewartet, lassen sich Verschleiß reduzieren, unerwartete Ausfälle vermeiden und die Lebensdauer des Zahnriemens verlängern.

Die Auswahl des richtigen Zahnriemens bzw. Synchronriemens ist ebenso wichtig. Faktoren wie Belastung, Drehzahl, Temperatur, Betriebsumgebung und Riemenscheibenkonfiguration sollten bei der Auswahl berücksichtigt werden. Regelmäßige Inspektionen, eine fachgerechte Montage und vorbeugende Wartung tragen zusätzlich dazu bei, Stillstandszeiten und Austauschkosten zu minimieren.

Mit der richtigen Auswahl und geeigneten Wartungsmaßnahmen können Zahnriemen eine zuverlässige, präzise und effiziente Kraftübertragung in einer Vielzahl industrieller Anwendungen gewährleisten.
